一、概述
抽油機目前國內有很多中形式，一般常見的就是電視上看到的那種帶有一個大大的扇形鐵塊那種，來回運動，形象地成為“磕頭機”。但是，傳統的磕頭機存在著起動沖擊大，運行時耗電多，效率低下等諸多問題，加之油井情況復雜，時常出現稠油、結蠟、沙卡等現象，斷桿、燒電機等現象也經常發生，電機得不到很好的保護，一旦出現故障，設備維修量大，因以上縱多原因，需要對抽油機設備進行改造。
二、工藝流程

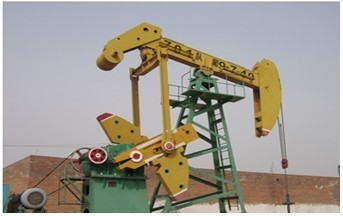

抽油機是開采石油的一種機器設備，磕頭機即游梁式抽油機是油田廣泛應用的傳統抽油設備，通常由普通交流異步電動機直接拖動。其曲柄帶以配重平衡塊帶動抽油桿，驅動井下抽油泵做固定周期的上下往復運動，把井下的油送到地面。抽油機其實和我們平時家里自己打的水井抽水的原理一樣，也是通過一個活塞拉桿（抽油桿）的抽汲作用把油抽上來，然后通過地下埋的管道送走。唯一不同的地方就是這個拉桿的動作是通過一個電機來帶動的。
1、作為抽油設備，其運動為反復地上下提升，一個沖程提升一次，其動力來自于電動機帶動的兩個重量相當大的鋼質滑塊，當滑塊舉升時，類似于杠桿的作用，將抽油機桿送入井中，滑塊下降時，抽油桿提出帶油至井口。
2、在滑塊下降過程中，由于負荷減輕，電機拖動產生的能量無地方施放，勢必進入再生發電狀態，造成主回路母線電壓升高，頻繁的高壓沖擊會損壞變頻器的主器件，包括電解電容及功率模塊，因此增加制動回路，讓再生電壓能及時地釋放掉，以保證設備在安全的電壓下工作。18.5KW以下變頻器具有內置制動單元，18.5KW以上的需要另行購置制動單元。

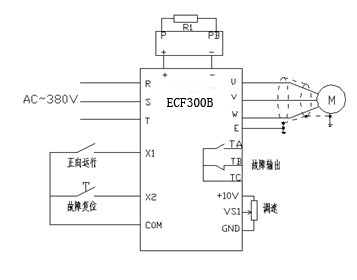

三、電氣配置
一般采用變頻器功率比電機功率大一檔，如果電機是18.5KW，則變頻器采用ECF300B-T3-022G。
奕創飛變頻器ECF300B是高性能電流矢量變頻器，帶異步電動機能無極調速，且對電動機保護功能優越，具有過流、過載、過壓、欠壓及失速等，且加減速時間可調，具有軟啟功效，啟動電流是額定電流的1.1~1.3倍，可有效地保護電機及機械設備，具有電動機自學習功能，電動機參數辨識準確，提供電動機的運行穩定性和高效性，采用我司變頻器，其使用效果甚是明顯。
四、參數調試
控制方式
F0.00
0(無PG矢量控制)
運行命令通道
F0.02
1(端子控制)
頻率給定通道
F0.03
2(電位器給定VS1)
加速時間1
F0.14
按現場實際情況設定
減速時間1
F0.15
按現場實際情況設定
多功能端子X1
F2.00
1（正向運行）
多功能端子X2
F2.01
8(故障復位)
繼電器（TA/TB/TC）
F2.31
3(故障輸出)
五、改造效益
（1）提高了功率因數，減小了供電電流，電網質量得到提高。
（2）節能方面明顯。在油量充足的情況下可將頻率設定到大于電機的額定轉速，大大提高生產效率，在油量較少的情況下，可適當降低運行速度，減少沖程，產量得到保證，功耗降低。
（3）變頻器具有軟啟作用，對抽油機系統都避免了過大的機械沖擊，延長了設備的使用壽命。
